規格 :12.5-124MM
等級 : U1 U2 U3
產品類別: 有檔錨鏈和無檔錨鏈
表面處理 :黑漆 和鍍鋅
證書 : 工廠證書 ,ZC ,ABS ,CCS ,NK ,KR ,DNV ,BV ,RINA,LR,RS
貨期 : 常規產品訂單后 48小時發貨,非常規產品訂單后 10-15天

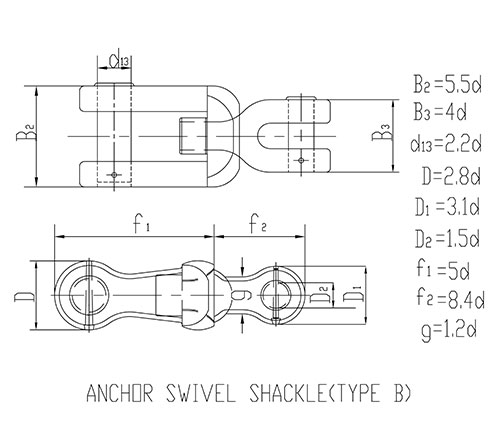

規格 | 適用錨鏈 的鏈徑 |
B型 AM2 AM3 (單位:mm) | 重量 KG |
規格 | 適用錨鏈 的鏈徑 |
B型 AM2 AM3 (單位:mm) | |||||||||||||||||||||
L1 | b | B2 | b2 | B3 | b3 | D | D1 | d13 | d14 | c | L1 | b | B2 | b2 | B3 | b3 | D | D1 | d13 | d14 | c | ||||||
22 | 22 | 204 | 189 | 110 | 48 | 88 | 31 | 77 | 66 | 37 | 29 | 84 | 7.6 | 64 | 64 | 855 | 550 | 320 | 141 | 256 | 90 | 224 | 192 | 109 | 83 | 243 | |
24 | 24 | 321 | 206 | 120 | 53 | 96 | 34 | 84 | 72 | 41 | 31 | 91 | 9.9 | 66 | 66 | 882 | 568 | 330 | 145 | 264 | 92 | 231 | 198 | 112 | 86 | 251 | |
26 | 26 | 347 | 224 | 130 | 57 | 104 | 36 | 91 | 78 | 44 | 34 | 99 | 12.5 | 68 | 68 | 908 | 585 | 340 | 150 | 272 | 95 | 238 | 204 | 116 | 88 | 258 | |
28 | 28 | 374 | 241 | 140 | 62 | 112 | 39 | 98 | 84 | 48 | 37 | 106 | 15,7 | 70 | 70 | 935 | 602 | 350 | 154 | 280 | 98 | 245 | 210 | 119 | 91 | 266 | |
30 | 30 | 401 | 258 | 150 | 66 | 120 | 42 | 105 | 90 | 51 | 39 | 114 | 19.4 | 73 | 73 | 975 | 628 | 365 | 161 | 292 | 102 | 255 | 219 | 124 | 95 | 277 | |
32 | 32 | 427 | 275 | 160 | 70 | 128 | 45 | 112 | 96 | 54 | 42 | 122 | 23.4 | 76 | 76 | 1015 | 654 | 380 | 167 | 304 | 106 | 266 | 228 | 130 | 99 | 289 | |
34 | 34 | 454 | 292 | 170 | 75 | 136 | 48 | 119 | 102 | 58 | 44 | 129 | 28 | 78 | 78 | 1042 | 671 | 390 | 172 | 312 | 109 | 273 | 234 | 133 | 101 | 296 | |
36 | 36 | 481 | 310 | 180 | 79 | 144 | 50 | 126 | 108 | 61 | 47 | 137 | 33.4 | 81 | 81 | 1082 | 697 | 405 | 178 | 324 | 113 | 286 | 243 | 138 | 105 | 308 | |
38 | 38 | 508 | 327 | 190 | 84 | 152 | 53 | 133 | 114 | 65 | 49 | 144 | 39.4 | 84 | 84 | 1122 | 722 | 420 | 185 | 336 | 118 | 294 | 252 | 142 | 109 | 319 | |
40 | 40 | 534 | 344 | 200 | 88 | 160 | 56 | 140 | 120 | 68 | 52 | 152 | 46 | 87 | 87 | 1162 | 748 | 435 | 191 | 348 | 122 | 305 | 261 | 148 | 113 | 331 | |
42 | 42 | 561 | 361 | 210 | 92 | 168 | 59 | 147 | 126 | 71 | 55 | 160 | 53 | 90 | 90 | 1202 | 774 | 450 | 198 | 360 | 126 | 315 | 270 | 153 | 117 | 342 | |
44 | 44 | 588 | 378 | 220 | 97 | 176 | 62 | 154 | 132 | 75 | 57 | 167 | 61 | 92 | 92 | 1229 | 791 | 460 | 202 | 368 | 129 | 322 | 276 | 156 | 120 | 350 | |
46 | 46 | 615 | 396 | 230 | 101 | 184 | 64 | 161 | 138 | 78 | 60 | 175 | 70 | 95 | 95 | 1269 | 817 | 475 | 209 | 380 | 133 | 333 | 285 | 162 | 124 | 361 | |
48 | 48 | 641 | 413 | 240 | 106 | 192 | 67 | 168 | 144 | 82 | 62 | 182 | 79 | 97 | 97 | 1296 | 834 | 485 | 213 | 388 | 136 | 340 | 291 | 165 | 126 | 369 | |
50 | 50 | 668 | 430 | 250 | 110 | 200 | 70 | 175 | 150 | 85 | 65 | 190 | 89 | 100 | 100 | 1336 | 860 | 500 | 220 | 400 | 140 | 350 | 300 | 170 | 130 | 380 | |
52 | 52 | 695 | 447 | 260 | 114 | 208 | 73 | 182 | 156 | 88 | 68 | 198 | 101 | 102 | 102 | 1363 | 877 | 510 | 224 | 408 | 143 | 357 | 306 | 173 | 133 | 388 | |
54 | 54 | 721 | 464 | 270 | 119 | 216 | 76 | 189 | 162 | 92 | 70 | 205 | 113 | 105 | 105 | 1403 | 903 | 525 | 231 | 420 | 147 | 368 | 315 | 178 | 137 | 399 | |
56 | 56 | 748 | 482 | 280 | 123 | 224 | 78 | 196 | 168 | 95 | 73 | 213 | 126 | 107 | 107 | 1430 | 920 | 535 | 235 | 428 | 150 | 375 | 321 | 182 | 139 | 407 | |
58 | 58 | 775 | 499 | 290 | 128 | 232 | 81 | 203 | 174 | 99 | 75 | 220 | 140 | 111 | 111 | 1483 | 955 | 555 | 244 | 444 | 155 | 389 | 333 | 189 | 144 | 422 | |
60 | 60 | 802 | 516 | 300 | 132 | 240 | 84 | 210 | 180 | 102 | 78 | 228 | 155 | 114 | 114 | 1523 | 980 | 570 | 251 | 456 | 160 | 399 | 342 | 194 | 148 | 433 | |
62 | 62 | 828 | 533 | 310 | 136 | 248 | 87 | 217 | 186 | 105 | 81 | 236 | 171 | 117 | 117 | 1563 | 1006 | 585 | 257 | 468 | 164 | 410 | 351 | 199 | 152 | 445 |
